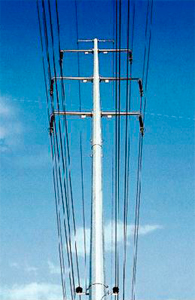

Опоры ЛЭП

Опоры ЛЭП предназначены для организации линий электропередачи напряжением больше 35 кВ. Эти металлические опоры являются основным конструктивным элементом сложной системы организации высоковольтных линий.

Обычно опоры ЛЭП разделяют на две основные группы — промежуточные и анкерного типа. В промежуточных опорах кабели крепятся в поддерживающих зажимах, а в опорах ЛЭП анкерного типа — фиксируются натяжными конструкциями. Эти два основных типа опор ЛЭП, в свою очередь, делятся на множество подгрупп; существуют также специальные опоры, которые применяются в нестандартных условиях — например, для перехода от воздушной линии передачи к подземной кабельной галерее.

Опоры ЛЭП можно классифицировать по следующим признакам:

• По назначению: промежуточные опоры (для прямых участков ЛЭП), угловые опоры, концевые опоры. Также используются анкерные опоры для перехода через инженерные сооружения или естественные преграды и специальные опоры для разных условий прокладки ЛЭП.
• По способу закрепления в грунте: опоры могут быть установлены в грунт или же на фундамент.
• По конструкции: свободностоящие или смонтированные с оттяжками.
• По количеству цепей: одноцепные, двухцепные, многоцепные.
• По напряжению: от 0,4 до 1150 кВ.
• По материалу изготовления: металл, железобетон, дерево.

Металлические опоры ЛЭП

Металлические опоры ЛЭП производят из высококачественной сверхпрочной стали. Железобетонные столбы, ранее повсеместно использовавшиеся в качестве основания различных опорных конструкций, в том числе при производстве и установке опор ЛЭП, сегодня всё чаще заменяют металлическими опорами ЛЭП. Они высокотехнологичны, отличаются высокой прочностью, легки, удобны в эксплуатации, установке и последующей демонтировке. Угроза коррозии при использовании металлических опор ЛЭП с легкостью устраняется благодаря применению всевозможных современных защитных покрытий.

Производство опор ЛЭП

Производство опор ЛЭП — это сложный и ответственный с технологической точки зрения процесс. От надежности опорных конструкций напрямую зависит надежность передачи электроэнергии и безопасность высоковольтных линий для окружающих. Важно учитывать множество факторов и иметь практический опыт монтажа опор. Мы стараемся не отставать от современных веяний и активно внедряем самые прогрессивные технологии.
Первый опыт строительства линий электропередачи с использованием металлических многогранных опор позволяет сделать следующие выводы:
• Использование многогранных опор при строительстве ЛЭП обеспечивает существенное сокращение затрат на строительство.
• Сроки строительства воздушных линий сокращаются кратно.
Перечисленные преимущества использования металлических опор позволяет снизить затраты на сооружение и эксплуатацию сетей и других объектов на 30 – 60 %. Наибольший экономический эффект достигается при сооружении сетей в северных и отдаленных районах.
В крупных городах России, таких как Москва и Санкт-Петербург, установлены наши опоры ЛЭП.

Сравнительные показатели стоимости строительства на опорах различных типов

Показатель
Ед. изм.
Стальные
многогранные опоры
Железо-бетонные
опоры
Металлические
решётчатые опоры

свободностоящие


МКОЛЭП 220-1 оцинков.
ПБ 220-1 СК26.1-6.1
ПС 220-5 оцинков.
Пролёт
м
320
160
340
Количество промежуточных опор
шт
15
31
14
Стоимость стоек
тыс.руб.
2 520
1 373
3 410
Стоимость металлоконструкций
тыс.руб.
540
771
0
Стоимость фундаментов
тыс.руб.
1 200
186
1 551
Итого промежуточные опоры
тыс.руб.
4 260
2 330
4 961
Количество анкерных опор
шт.
1
1
1
Стоимость анкерных опор
тыс.руб.
376
376
376
Стоимость фундаментов
тыс.руб.
111
111
111
ИТОГО анкерные опоры
тыс.руб.
487
487
487
ВСЕГО затрат на опоры
тыс.руб.
4 747
2 817
5 448
Затраты на ж/д транспорт
тыс.руб.
90
235
303
Затраты на автотранспорт
тыс.руб.
47
252
187
ИТОГО опоры с транспортом
тыс.руб.
4 884
3 304
5 938
Материалы и оборудование
тыс.руб.
2 360
2 936
2 324
Транспорт материалов и оборудования
тыс.руб.
104
162
100
Строительно-монтажные работы
тыс.руб.
1 405
2 484
3 767
Капитальные затраты на строительство
тыс.руб.
8 753
8 886
12 129
Интегральные дисконтированные затраты
тыс.руб.
9 230
10 649
13 459
Соотношение затрат по критерию
Минимум инвестиций
%
100
102
139
Минимум интегральных затрат
%
100
115
146

Высокомачтовые опоры наружного освещения с мобильной кроной, граненые конические, складывающиеся, опоры контактной сети становятся все более востребованными. На объекты электросетевого городского строительства требуются современные, прочные, легкие и удобные в обслуживании опоры освещения.
